Fijación para grúas pluma giratorias de columna


¿Qué fijación de grúa es la idónea para mis necesidades?

Aquí le mostramos las distintas posibilidades de montaje sobre el suelo:

¿Sobre qué suelo hay que montarla? ¿Qué tipos de grúa son posibles? ¿Qué capacidades y alcances puede tener? ¿Qué condiciones debe aportar el cliente? Fijación
Obra nueva
o suelo de la nave, aún no acabado
todos todos los alcances y capacidades de carga Creación del fundamento con varillas roscadas y plantillas
Obra nueva
o suelo de la nave, aún no acabado
ideal para posterior instalación de una grúa
todos todos los alcances y capacidades de carga Creación del fundamento con tornillos de anclaje ideal y plantillas
suelo o techo ya existentes,
hormigón normal, sin fibras de acero
LS / LSX todos los alcances y capacidades de carga Comprobar adecuación del suelo con placa para tacos
VS hasta 500 kg todos los alcances;
de 500 a 3200 kg, según alcance
suelo o techo ya existentes,
hormigón normal o con fibras de acero
LS / LSX todos los alcances y capacidades de carga Comprobar adecuación del suelo con placa intermedia
VS hasta 1000 kg todos los alcances;
de 1250 a 5000 kg, según alcance

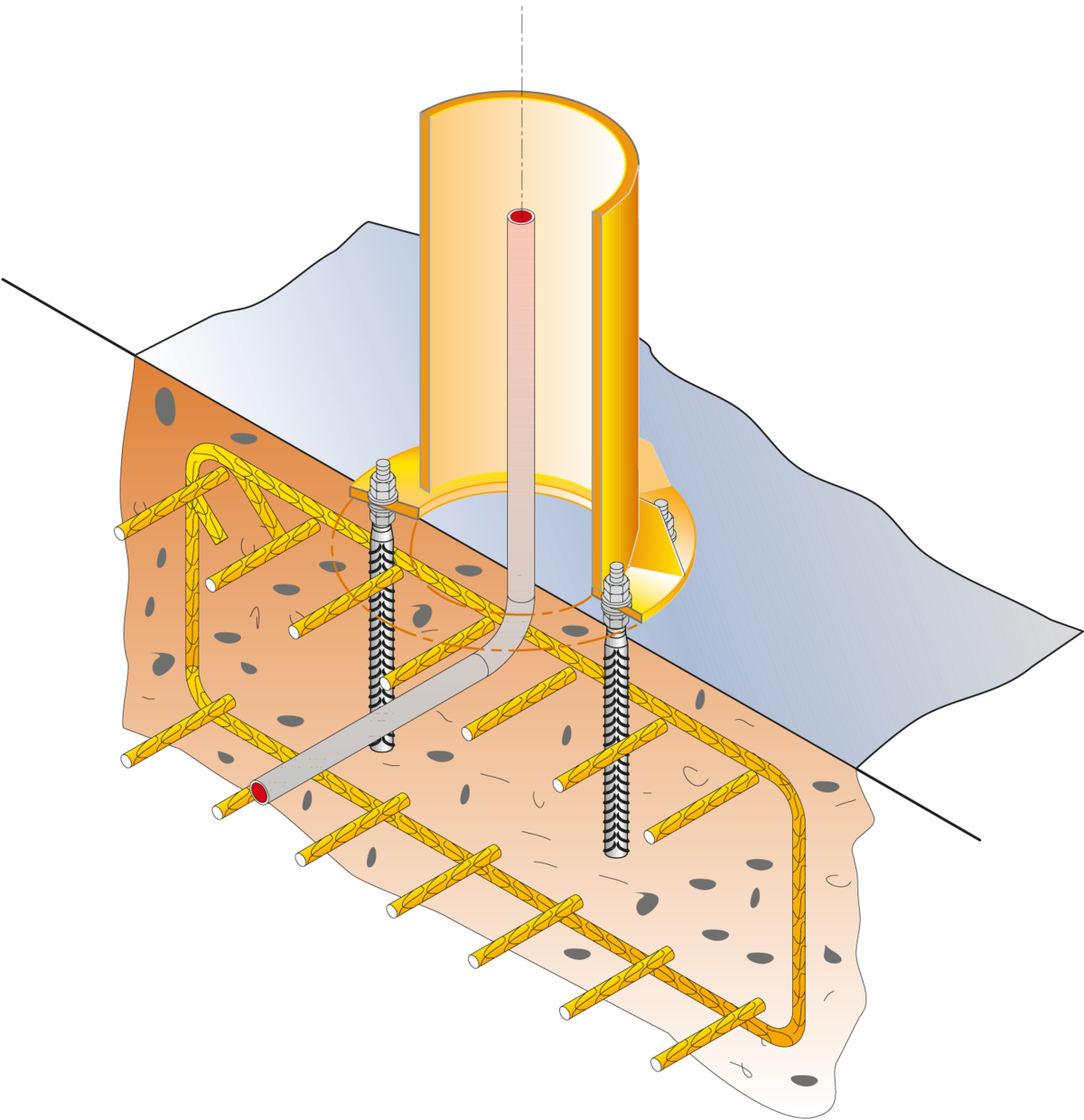

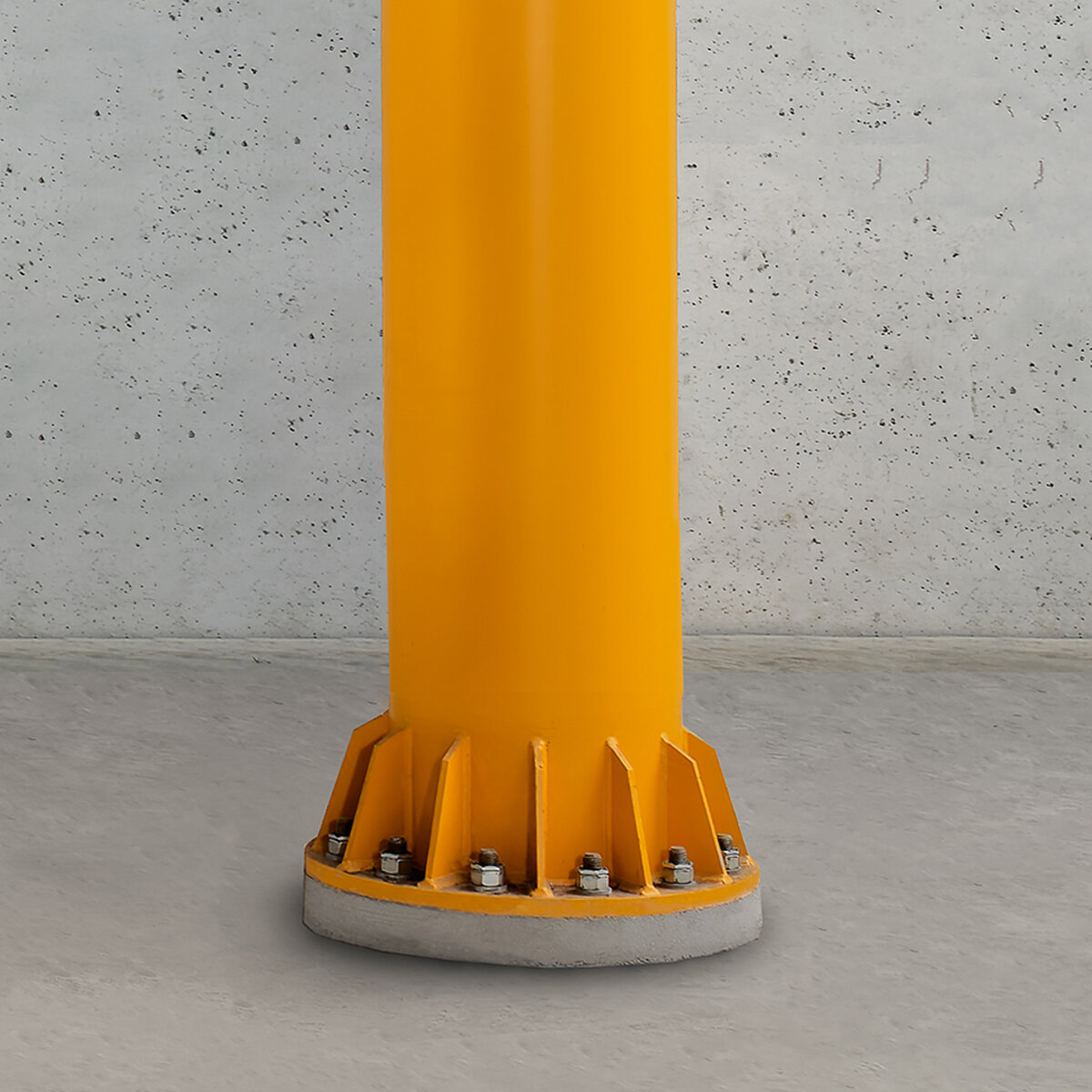

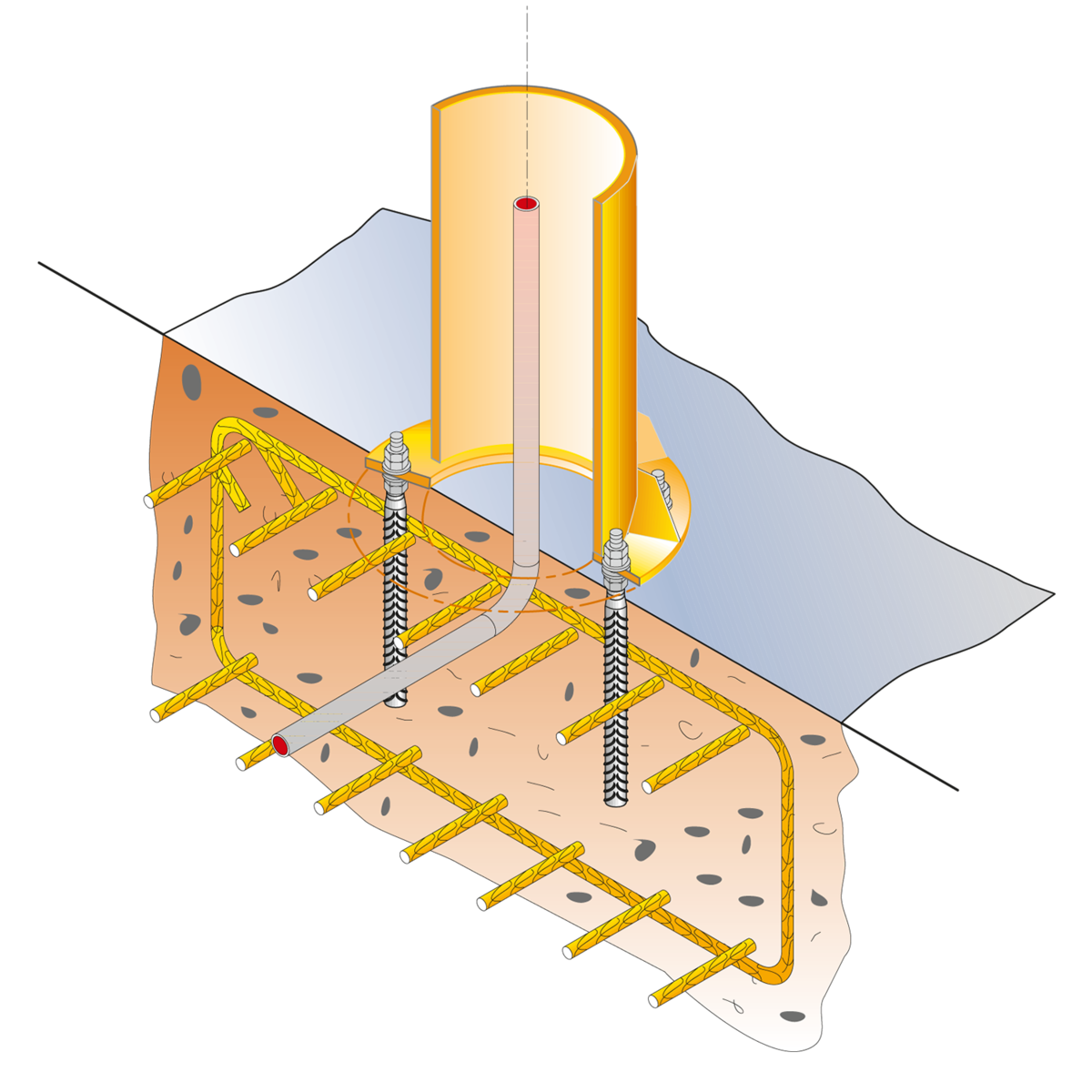

Fijación con varillas roscadas sobre fundamento

¿Quiere incluir una grúa pluma giratoria en su obra nueva y desea utilizarla directamente cuando esté finalizada?

Utilice entonces la fijación clásica de grúas pluma de columna con varillas roscadas de anclaje, que pueden incluirse en la producción de la placa base, cimentadas en un fundamento de hormigón.

En el volumen de suministro de ABUS se incluyen las varillas de anclaje y una plantilla de acero. La plantilla ayuda al posicionamiento preciso de las varillas y al nivelado del cesto de anclaje.

ABUS le entregará también todos los datos necesarios para realizar el fundamento, encofrado incluido (según DIN 1045-1).

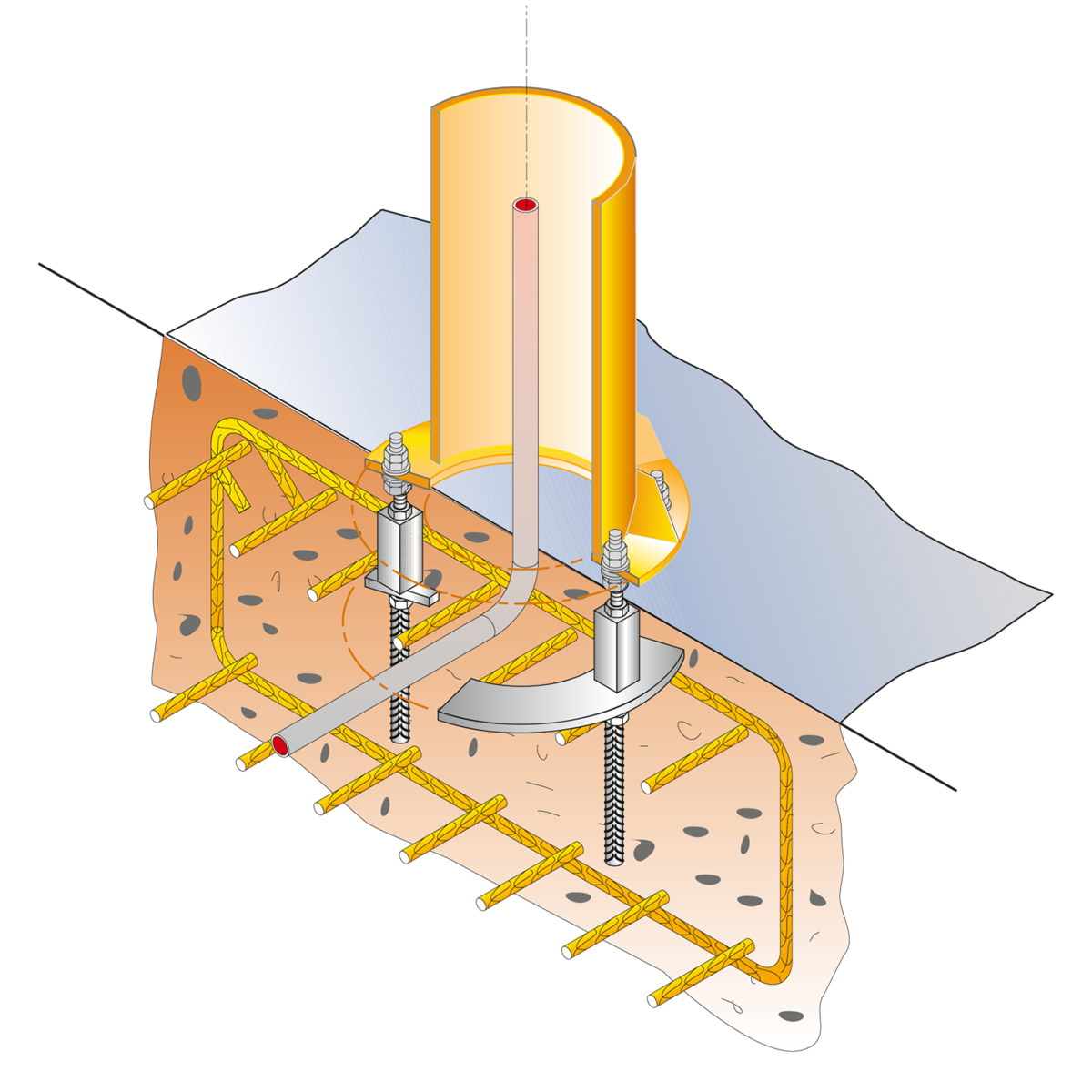

Fijación con tornillo de anclaje ideal ABUS sobre el fundamento

¿Planifica la construcción de una nave nueva y desea instalar en un futuro grúas pluma de columna?

El tornillo de anclaje ideal de ABUS es la solución más inteligente, cuando la futura ubicación de la grúa deba, por ahora, ser transitable a pie y con vehículos.

Los tornillos de anclaje ideal son de dos piezas que se ensamblan mediante tubos de unión. Para evitar que entre suciedad en ellos, los tubos de unión quedan a ras del suelo cubiertos con tapones.

La grúa pluma giratoria de columna podrá instalarse en un momento posterior insertando pernos roscados en los tubos de unión.

En el volumen de suministro de ABUS se incluyen los tornillos de anclaje ideal y una plantilla de acero. La plantilla sirve para el perfecto posicionamiento de los anclajes y nivelado del cesto de anclaje.

ABUS le entregará también todos los datos necesarios para realizar el fundamento, encofrado incluido (según DIN 1045-1).

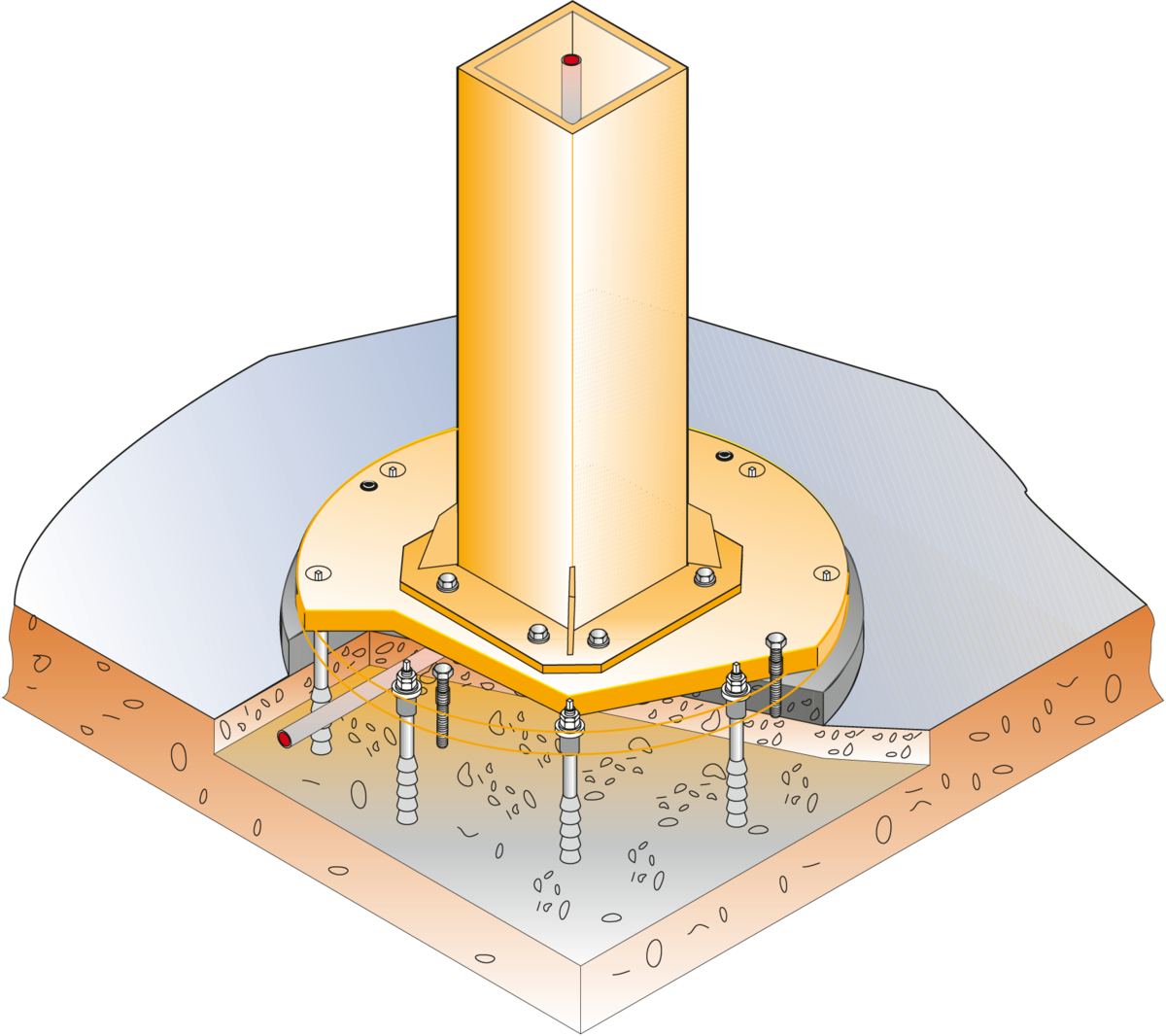

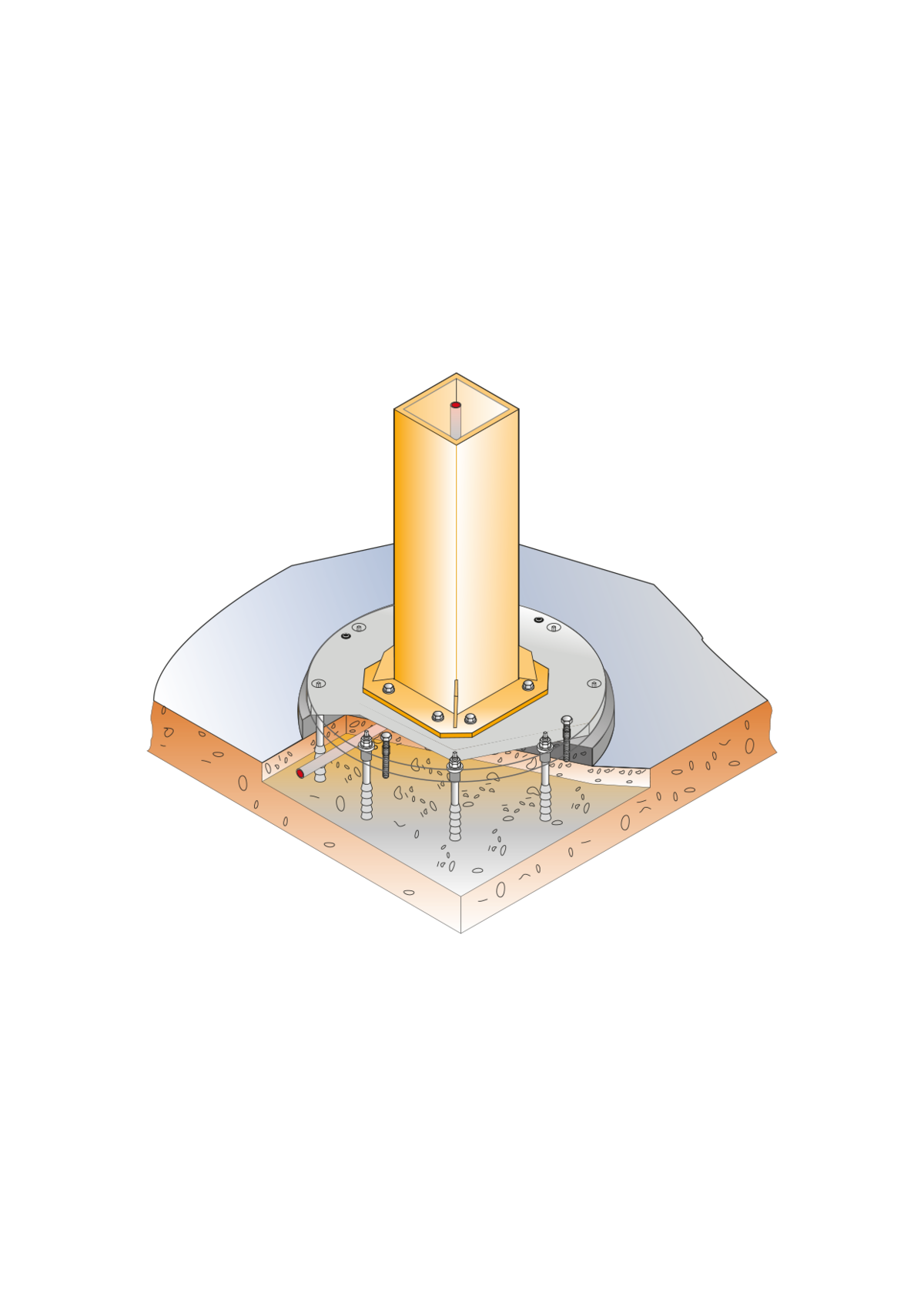

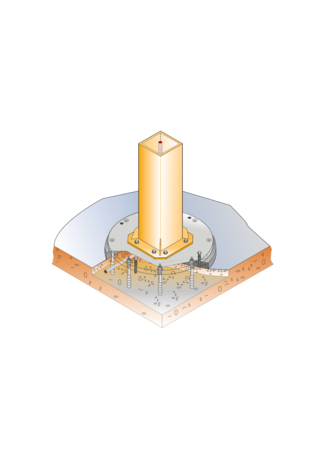

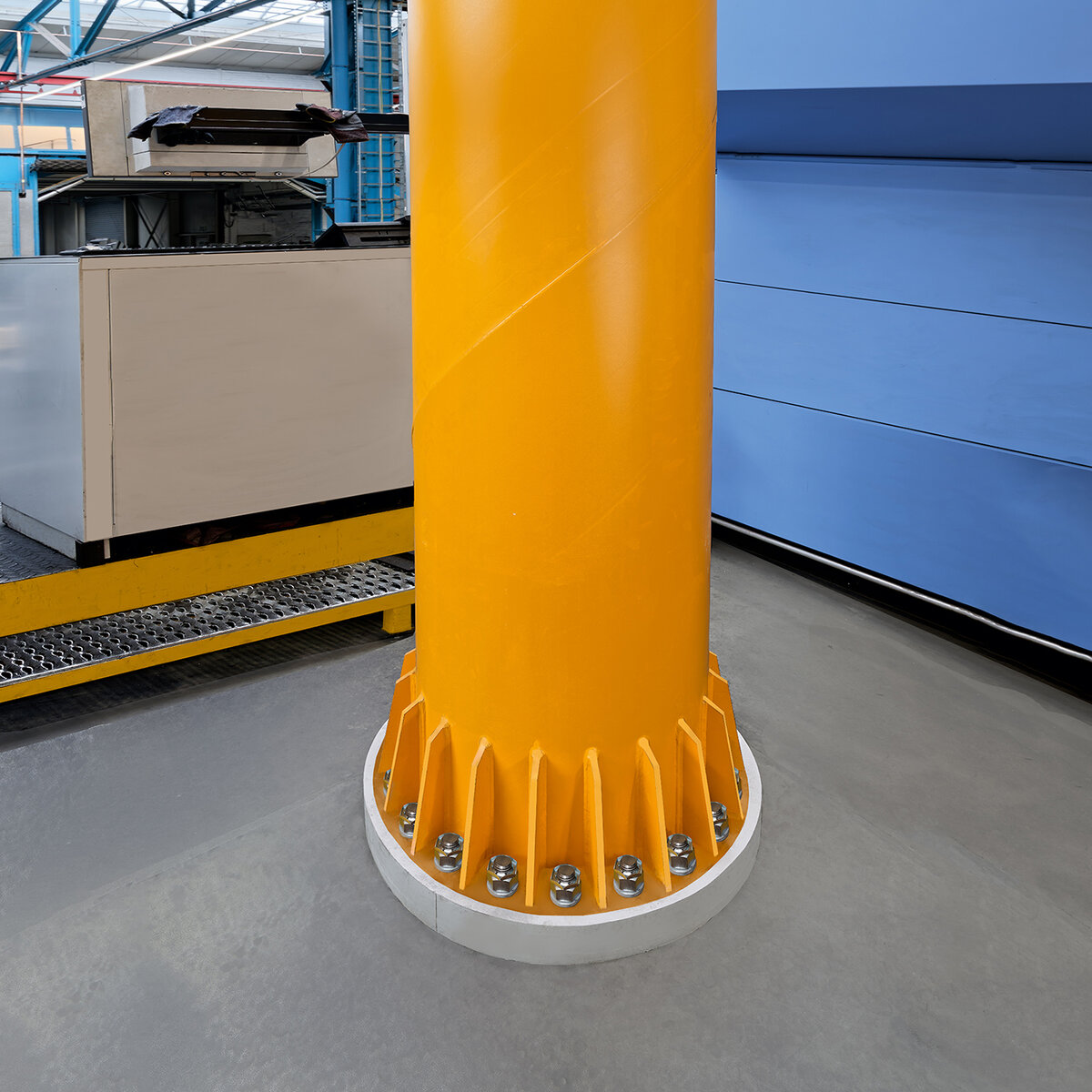

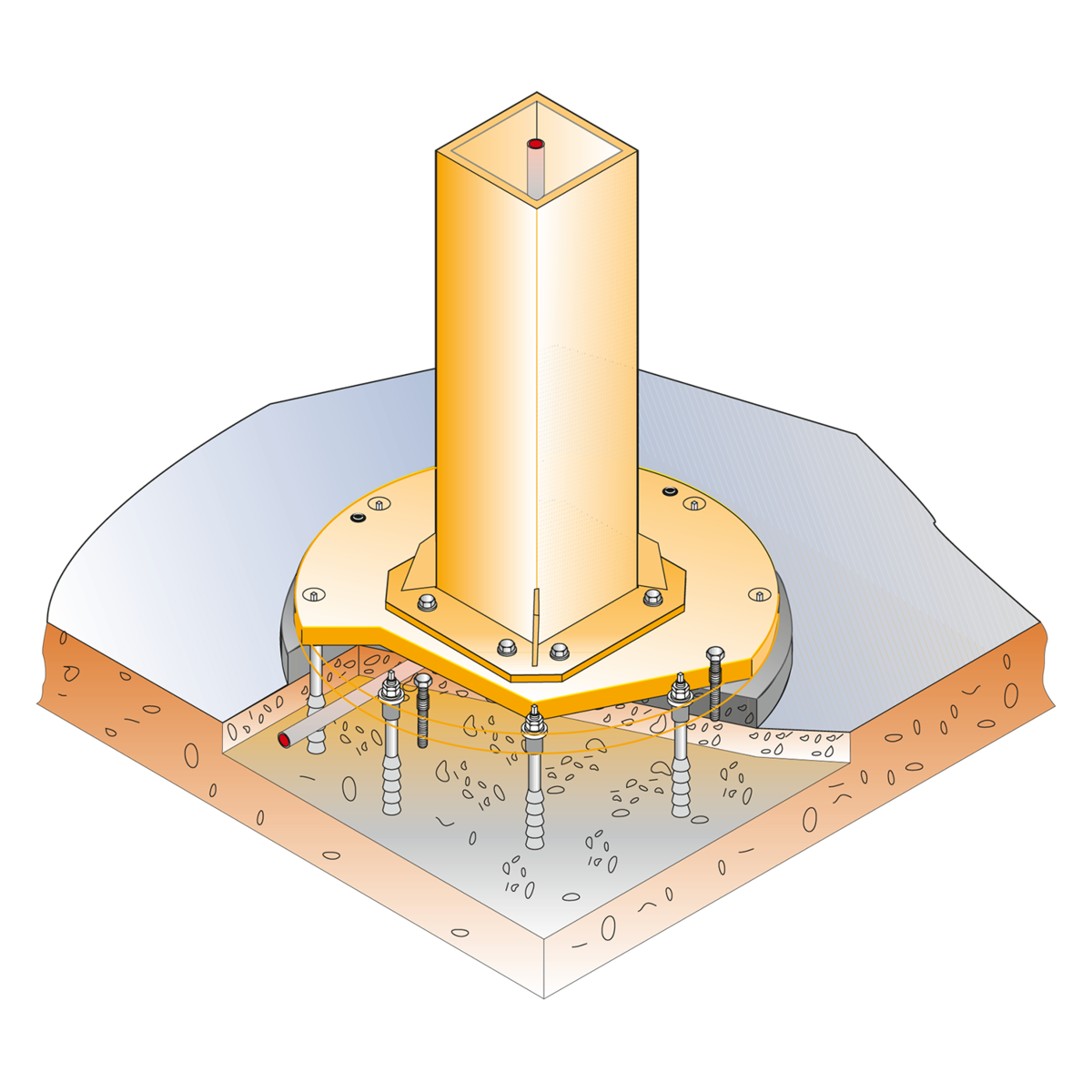

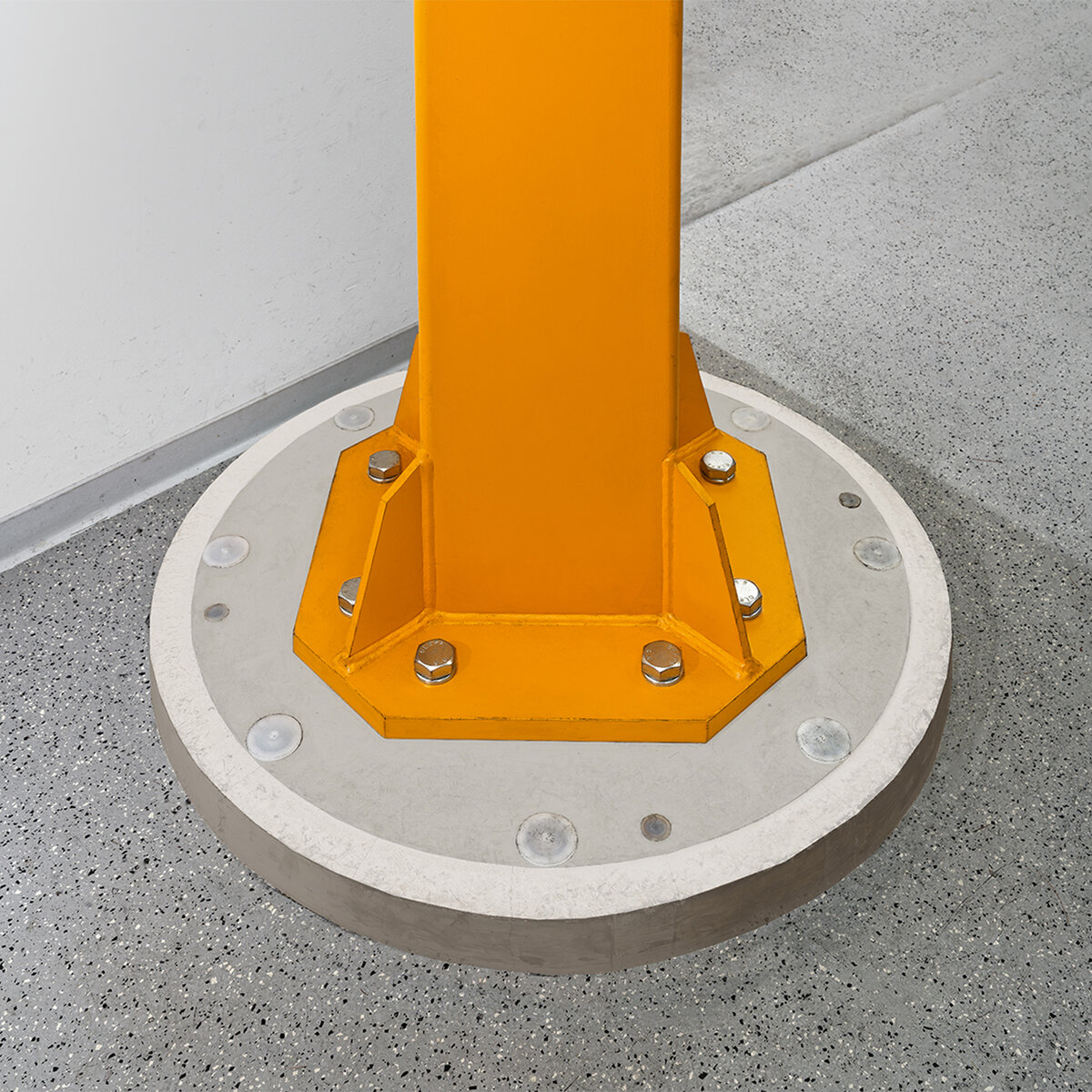

Fijación con placa para tacos sobre un suelo o a un techo de hormigón armado

¿Dispone ya de un suelo o techo de hormigón (C20/25 a C50/60) y desea instalar sobre él una grúa pluma giratoria de columna?

Utilice entonces la posibilidad flexible de montar la grúa con tacos especiales. En grúas pluma del tipo LS, LSX o VS (hasta 500 kg) es una solución apta para todas las capacidades de carga y alcances de brazo. También sirve con frecuencia para grúas pluma de columna con capacidades entre los 500 y los 3200 kg, aunque esta fijación dependerá de los alcances.

Aquí se recomiendan los tacos químicos de fischer, desarrollados especialmente para cargas dinámicas. Para evitar el peligro de tropiezo, la placa para tacos redonda está diseñada para que no asome hacia arriba nada que moleste.

En el volumen de suministro se incluyen los tacos químicos y la placa para tacos, así como también el aro de encofrado y el mortero de relleno.

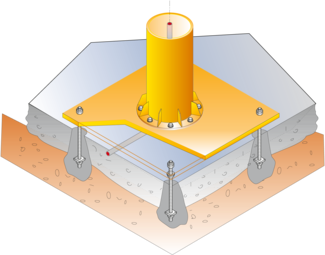

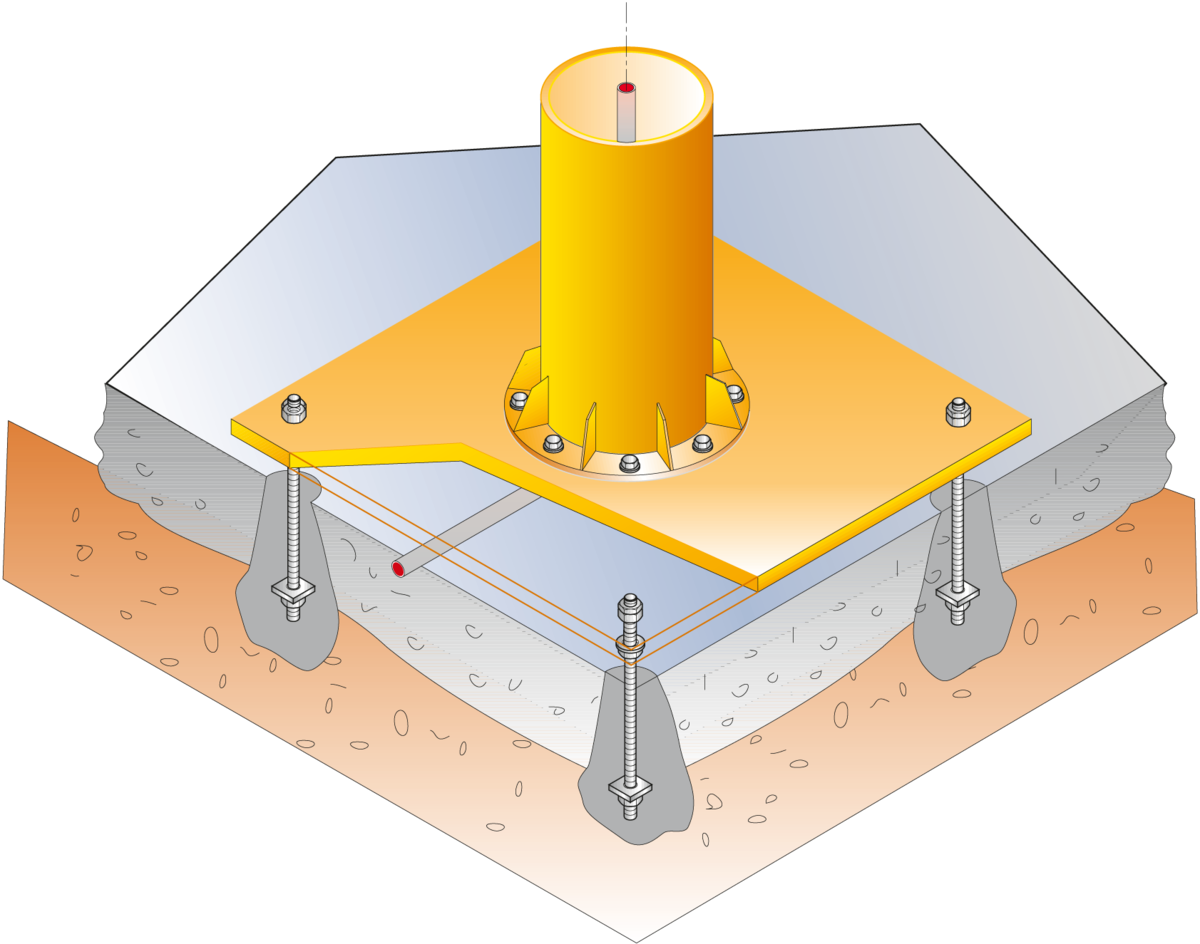

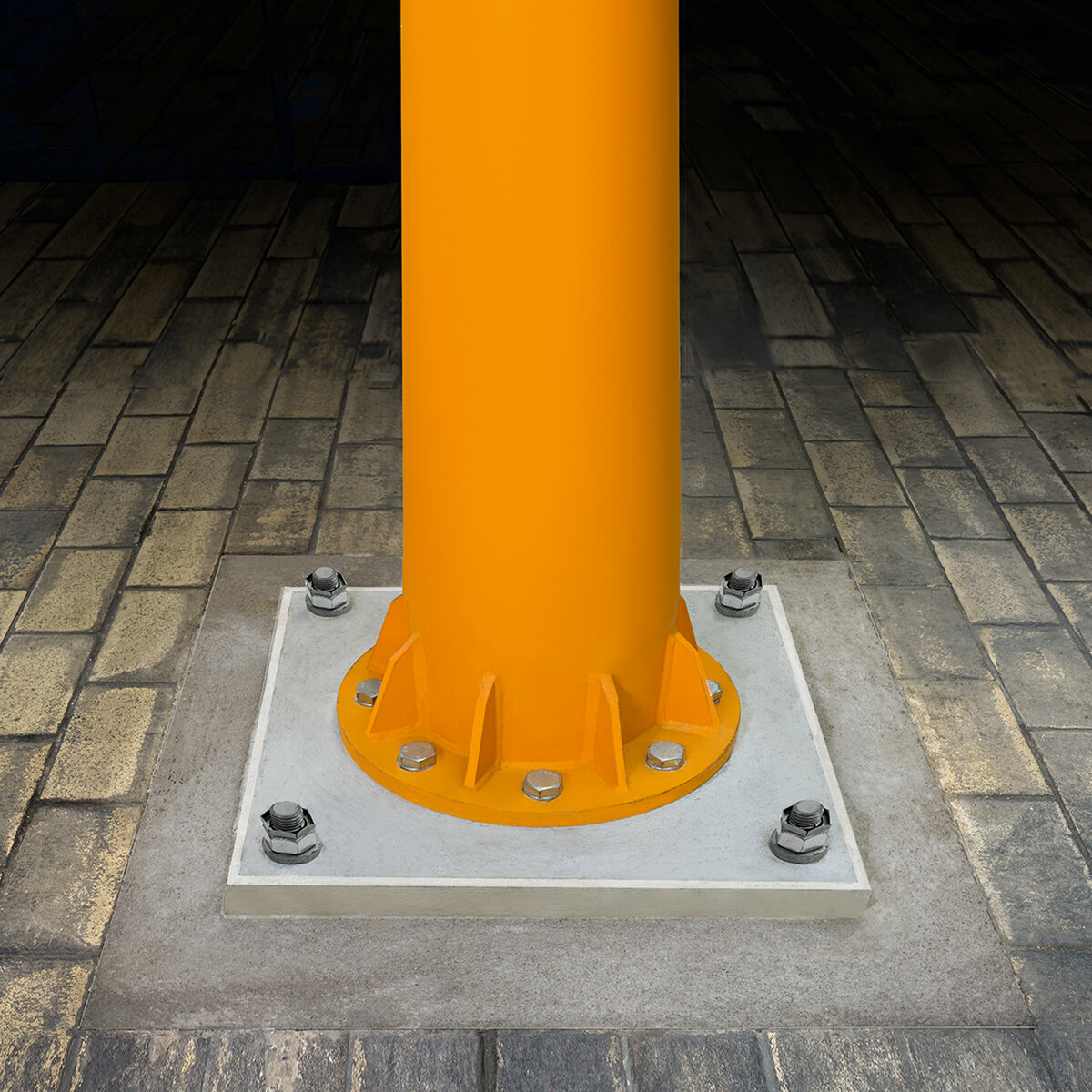

Fijación con placa intermedia sobre suelo de hormigón

¿Tiene un suelo ya hecho de hormigón normal (C25/30) o de hormigón con fibra de acero y desea instalar una columna sobre él?

La fijación con una placa intermedia cuadrada es una solución adecuada. La placa base se perfora con un taladro de barrena sacanúcleos con escopleado final de la parte inferior para que, tras el vertido, los anclajes insertados cuenten con un buen anclaje contra extracción.

Abus suministra la placa intermedia. Y si lo desea, podemos ampliar el suministro con los anclajes, el mortero y el material de encofrado necesarios.

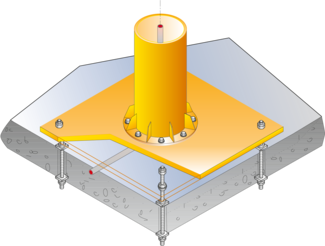

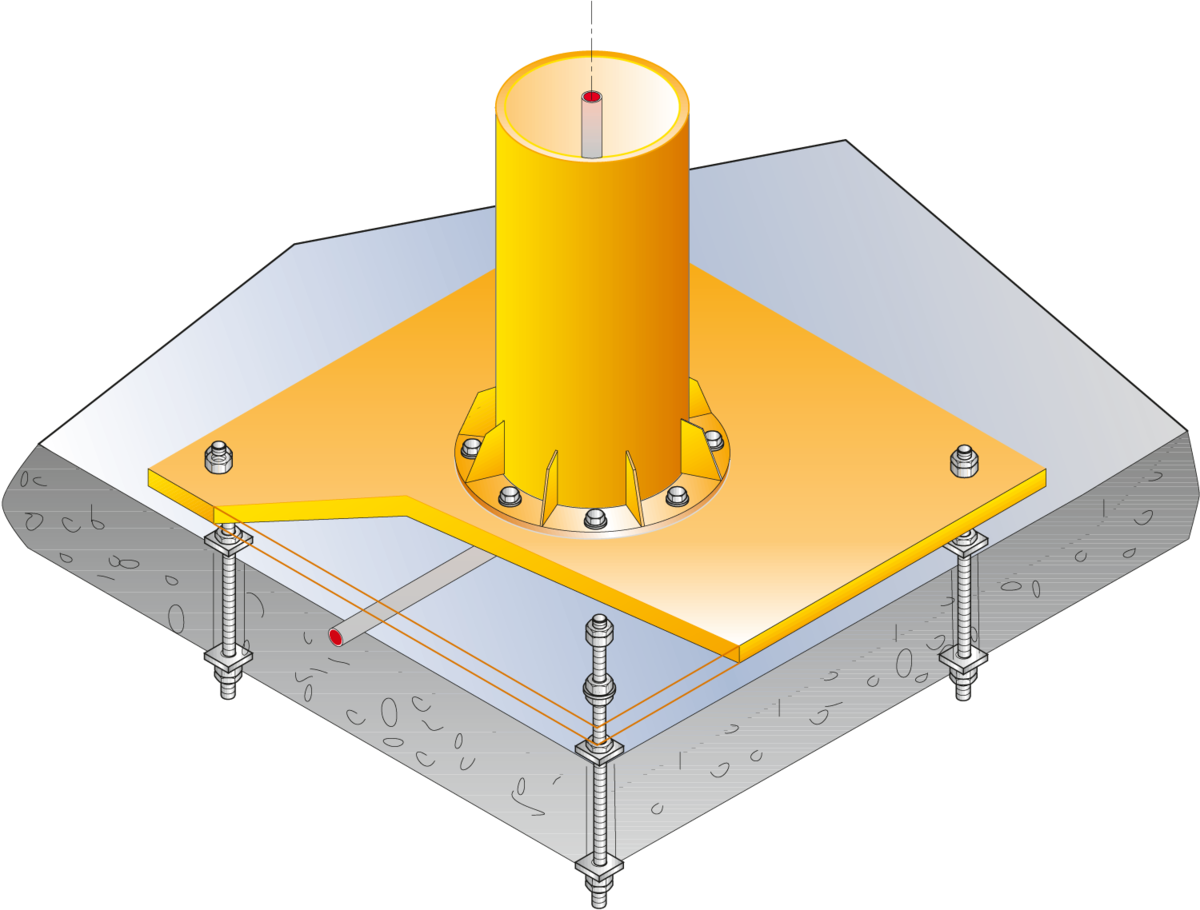

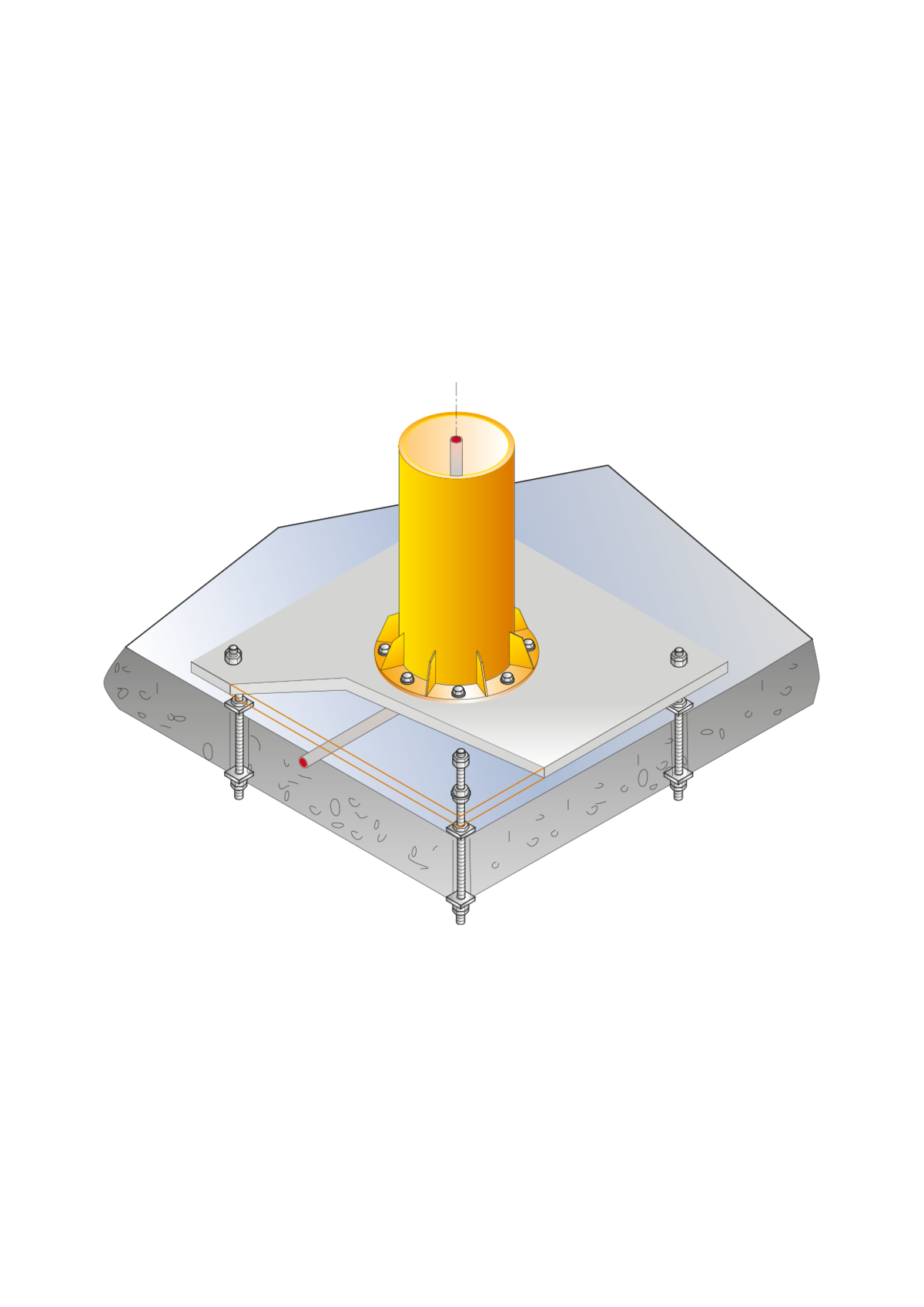

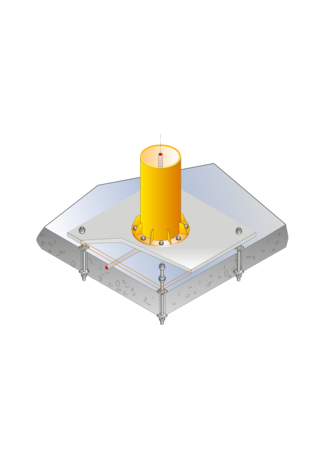

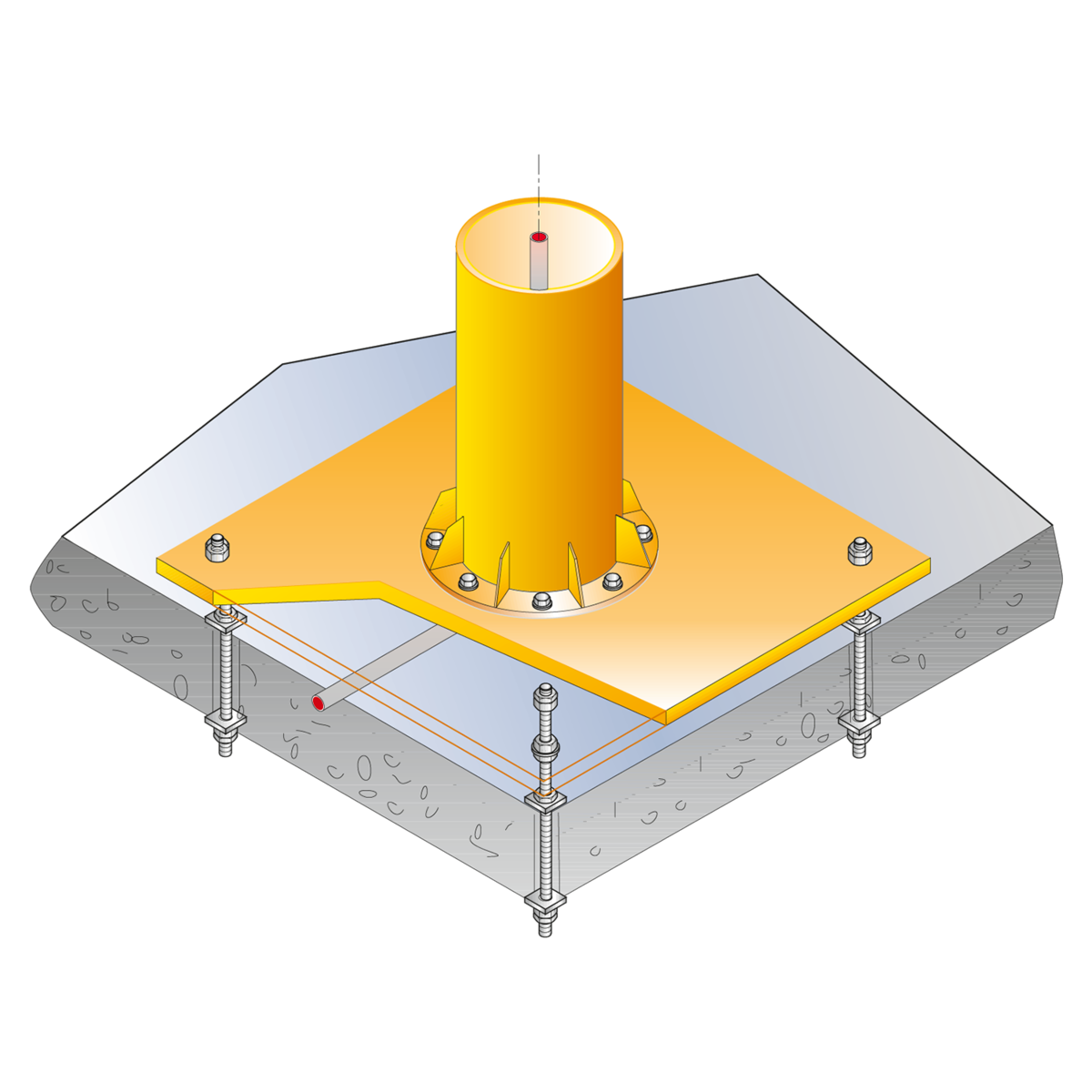

Fijación con placa intermedia sobre techo de hormigón

¿En su edificio hay un techo intermedio de hormigón (C25/30) sobre el que quiere montar una grúa pluma giratoria?

Con la placa intermedia de ABUS puede hacerlo. Una vez atravesado el techo de hormigón con taladros, se monta la placa intermedia con los anclajes pasantes.

El volumen de suministro de ABUS consta de placa intermedia y, si lo desea, podemos incluir los anclajes pasantes, el mortero y el material de encofrado necesarios.
