Construcciones de pórtico


¿Dispone de un suelo de hormigón armado (hormigón normal o con fibras de acero) y quiere instalar una grúa suspendida para su logística interna?

Las instalaciones de pórtico serán optimizadas de forma individual entre los pórticos, para no colisionar con maquinaria u otras instalaciones sobre el suelo. Las áreas de trabajo bajo la instalación de grúa suspendida siguen teniendo un buen acceso. Los refuerzos laterales necesarios entre los portales se colocan lo más arriba posible. Con ello se permite el acceso lateral, por ejemplo con una carretilla de horquilla.

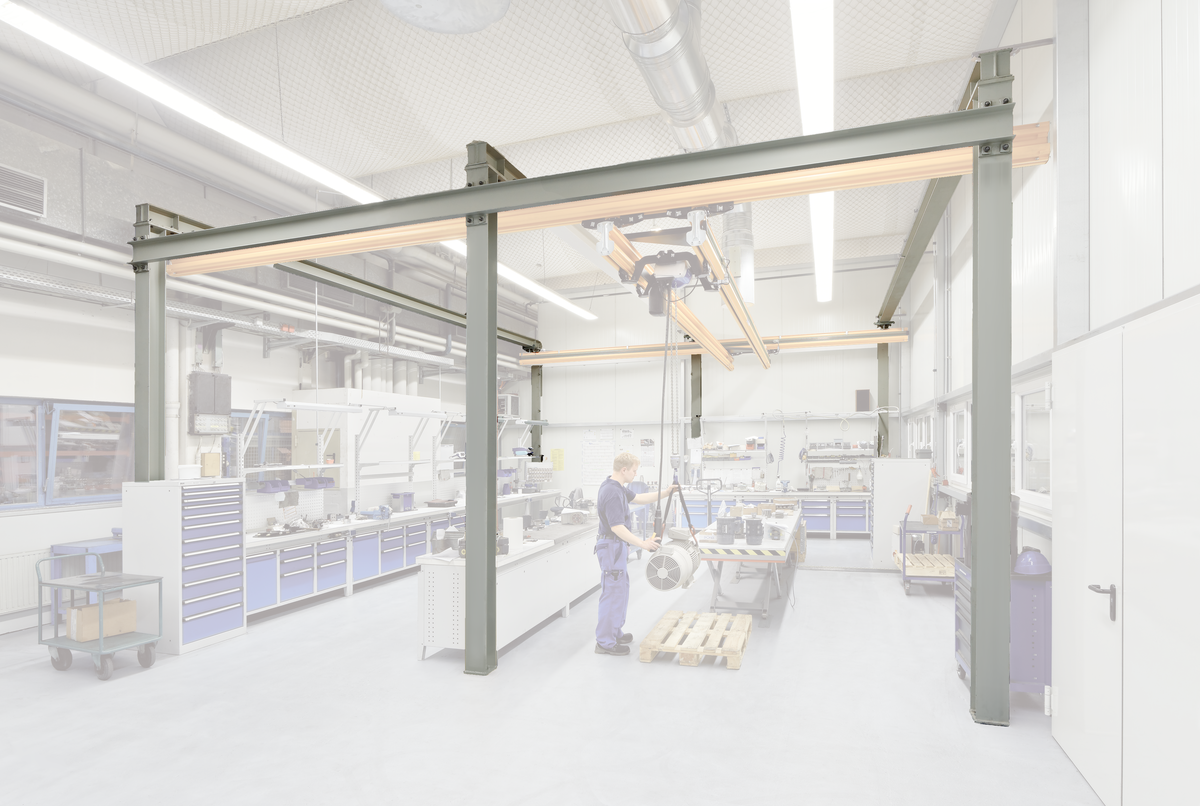

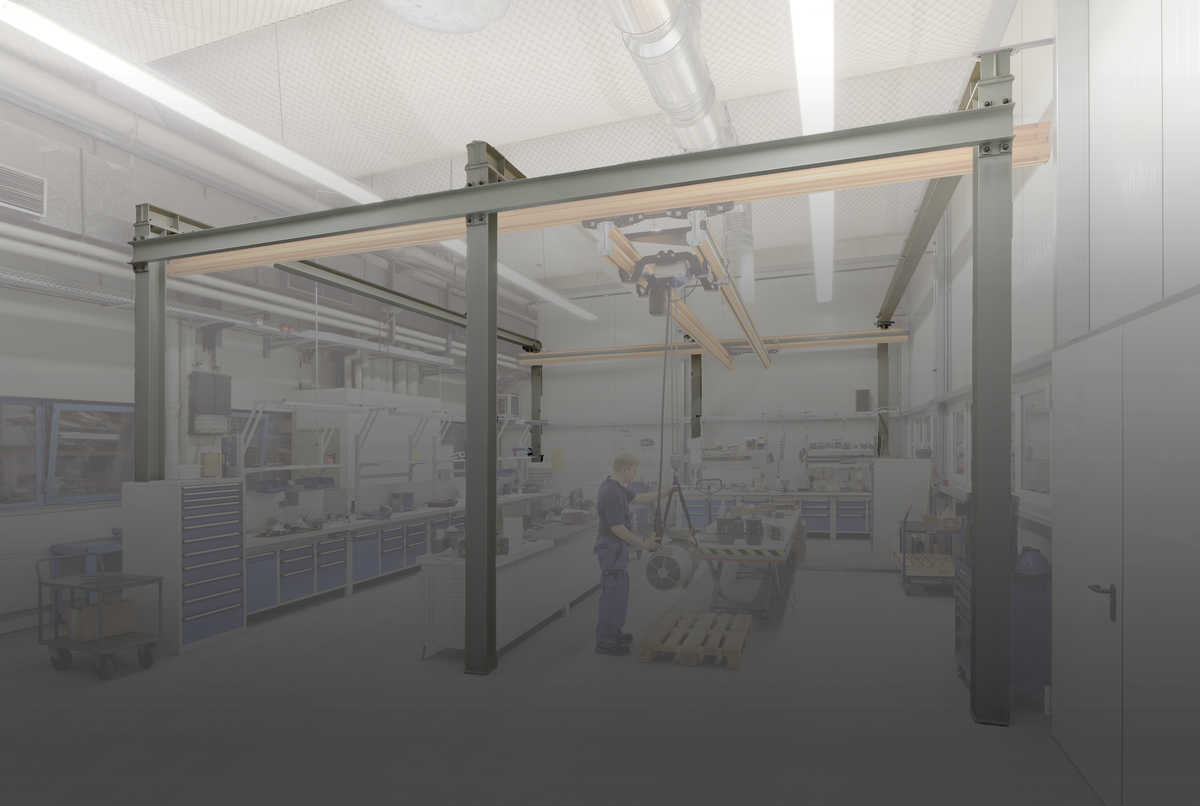

Instalación de pórtico

Fijación de la instalación de grúa suspendida directamente del pórtico.

Otro motivo para la instalación de un pórtico es cuando se requieren múltiples suspensiones de la grúa suspendida, que no pueden solucionarse de forma económica con soportes de pescante en voladizo.

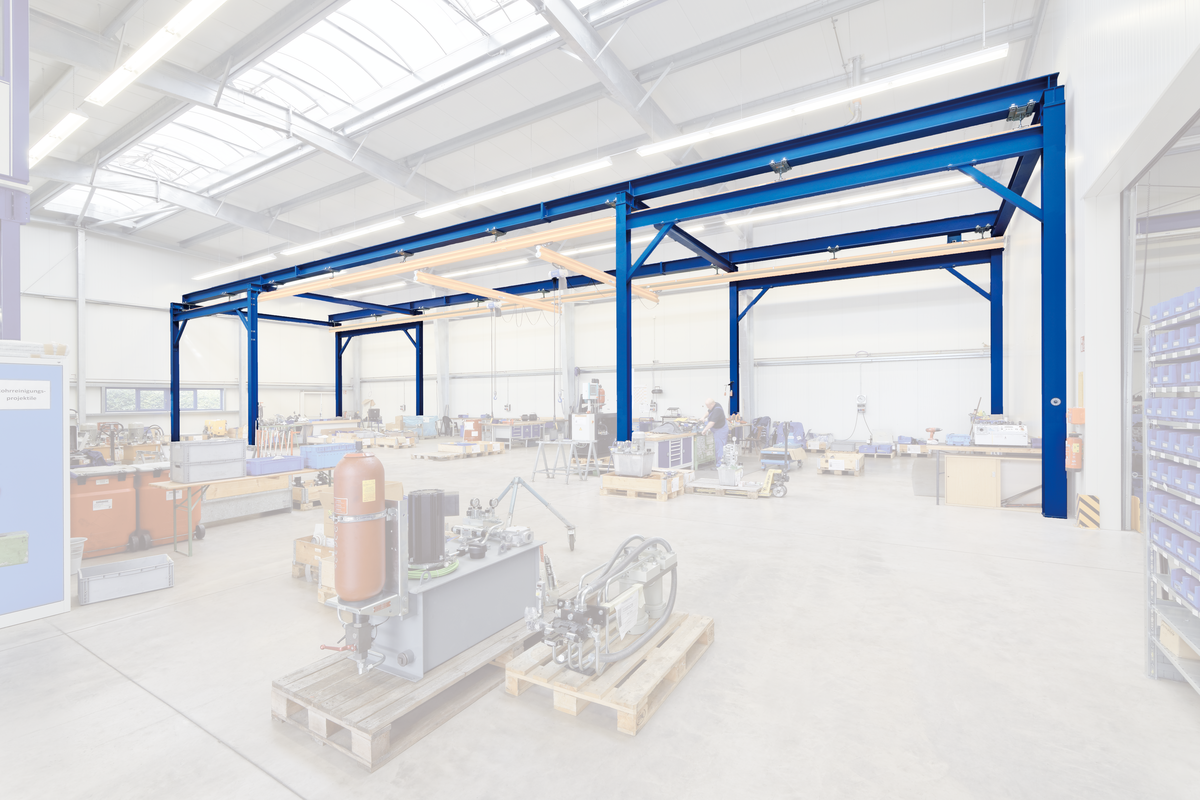

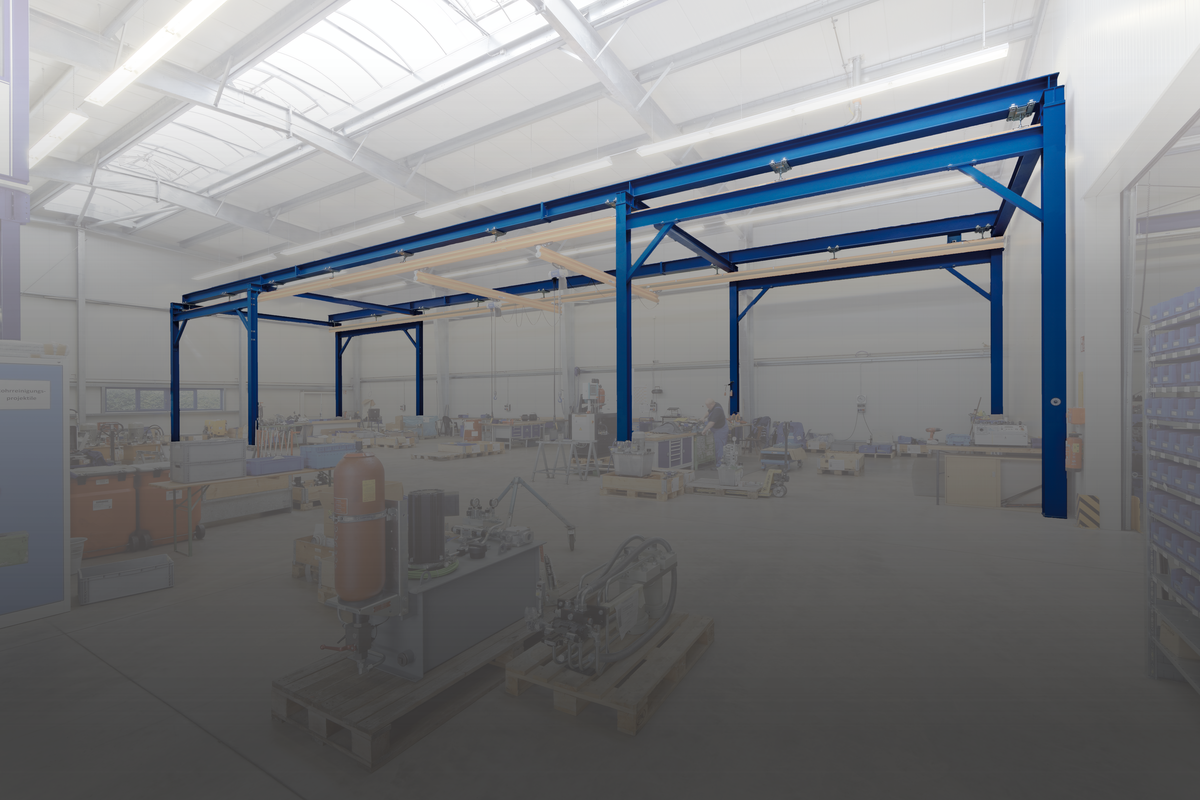

Pórticos con viga superior de distribución de carga

Fijación de la vía de grúa suspendida a las vigas de distribución de carga.

Las construcciones de pórtico son rígidas a la flexión. Por norma general se distribuyen de forma libre en la nave. También pueden unirse lateralmente a la estructura de la nave.

Ventaja:

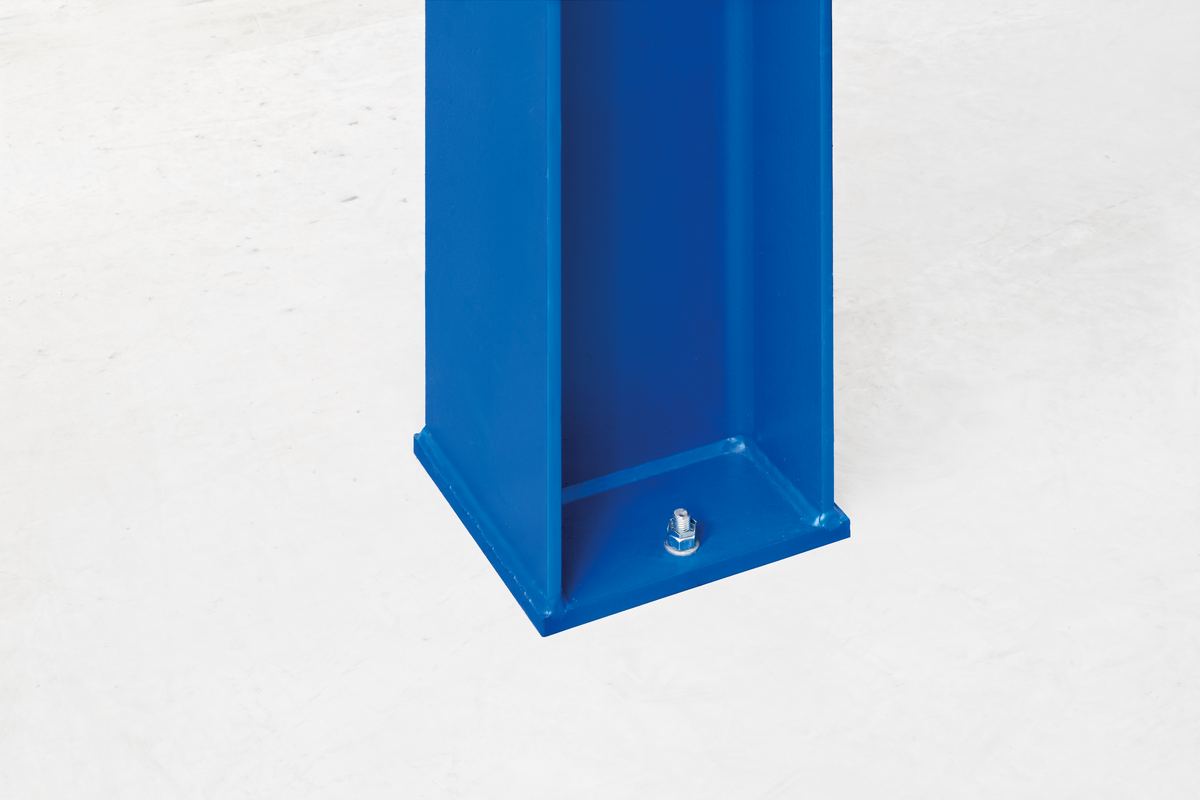

Los pies de columna pueden ser muy pequeños; la fijación al sueslo se realiza con tacos.
